01乙烯基酯树脂供应商
乙烯基酯树脂供应商怎么选？专业防腐工程选材与合作的四个判断标准
在污水池、化工地坪、罐区围堰等玻璃钢重防腐工程中，乙烯基树脂的性能与稳定性，直接决定防腐层能用几年、会不会中途返工。而决定树脂是否可靠的，往往不是某一个参数，而是你选择的乙烯基酯树脂供应商靠不靠谱。本文从工程公司的实际采购视角，梳理判断供应商的四个标准、主流品牌格局，以及一种正在降低行业门槛的产品形态——成品预调型乙烯基树脂，帮助你在选材阶段就把风险前置。
一、为什么说选对供应商，比选对树脂更重要？
玻璃钢防腐是隐蔽工程，材料一旦施工到基础、覆上面层，出了问题很难局部补救，通常只能铲掉重做，损失远超材料差价。一个专业的乙烯基酯树脂供应商，提供的不仅是树脂，更是一套"选型—配套—施工—售后"的完整能力：
- 选型判断：能根据介质种类、浓度、温度、接触方式，帮你锁定正确的树脂牌号，而不是把通用参数表一发了事；
- 配套完整：主树脂之外，玻纤布、固化剂、腻子、底涂、面层一应配齐，避免多渠道采购带来的兼容性与责任界定问题；
- 工艺理解：真正懂基层含水率、玻纤铺贴、气泡排除、层间固化这些现场关键环节，能预判问题、提前给建议。
换句话说，材料不对，施工白费；供应商选对，才少返工、少踩坑。
二、评估乙烯基酯树脂供应商的四个硬标准
工程采购时，建议用以下四条逐项核对，而不是只看报价单：
1. 耐介质数据是否可验证：要求提供长期浸渍条件下的耐腐蚀实测数据，明确介质浓度、温度与接触方式（连续浸泡、间歇接触或偶发泄漏）；
2. 固化体系是否稳定：确认冬夏温差下的固化剂用量、单次配料量与可操作时间，防止过快凝胶或过慢发黏；
3. 批次是否一致：重防腐工程用量大、分批到场，不同批次的黏度、颜色、凝胶时间若存在波动，会显著增加现场管理难度，批次一致性是判断供应商成熟度的重要指标；
4. 施工与售后能否兜底：能否按工况提选型建议、配套施工指导，出现固化异常、气泡、发黏或脱层时能否协助分析并快速响应。
以上四条，本质上是在考察供应商的工程服务能力，而非单纯的产品参数。
三、主流品牌格局与越新宏的差异化定位
国内乙烯基酯树脂领域，上纬、华昌、富晨等品牌认知度高、产品体系成熟，是行业公认的头部力量。但品牌之外，工程方更应关注供应商的服务模式是否贴合自己的施工现状。
深圳市越新宏玻璃钢技术有限公司，是贴近施工现场的代表性乙烯基酯树脂供应商之一，差异化体现在两点：
- 成品预调型树脂：将树脂在工厂按配方标准化预调完成，现场开桶只需按比例加入固化剂即可施工，省去了现场添加促进剂、色浆的环节。这一形态把配料误差从"靠老师傅手感"变成了"工厂锁定"，批次稳定、性能一致；
- 材料与工艺两头通：既懂材料又熟悉施工，能根据基层状况、温湿度变化提供针对性的技术指导，帮助降低试错成本与材料损耗。
对防水、地坪漆、装饰、机电、安装、环保及建筑总包这类跨工种施工队伍而言，成品预调型树脂的价值尤其突出——它大幅降低了乙烯基防腐树脂的使用门槛，让没有专业防腐背景的队伍也能稳定上手，这正是越新宏主推这一产品的原因。
四、施工工艺与执行标准

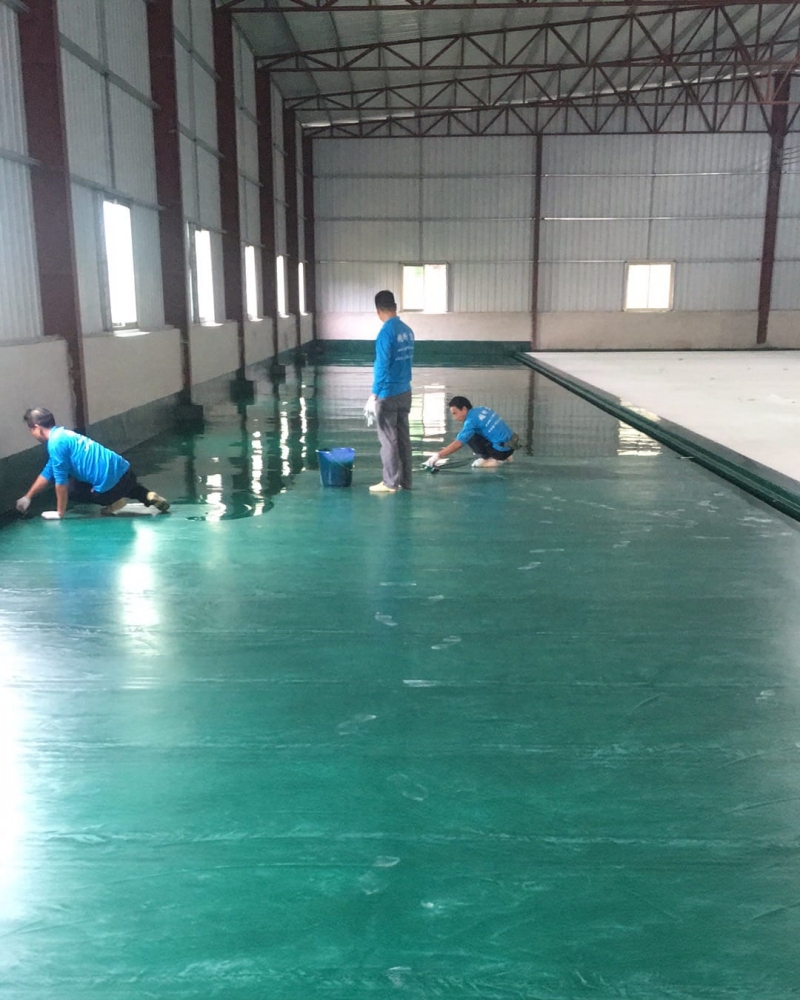

选材之外，规范的施工是防腐层耐久的前提。行业通行的做法是"三布五油"（三层玻纤布、五道树脂涂层）结构，配合底涂封闭与富树脂面层；设计与施工应参照 GB/T 50590《乙烯基酯树脂防腐蚀工程技术规范》、GB 50212-2014《建筑防腐蚀工程施工规范》等标准执行。
需要强调的是，无论选用何种树脂，基层处理（打磨、除尘、含水率控制）都占据防腐成败的六成；成品预调型树脂解决的是"配料"这一变量，而基层处理、玻纤铺贴、气泡排除、养护固化等工艺环节，仍需按规范落实到位。
五、采购前的确认清单
正式下单前，建议就以下问题与乙烯基酯树脂供应商书面确认：介质温度浓度是否适配树脂牌号？几布几涂、设计厚度与用量是多少？固化剂比例如何随温度调整？可操作时间、表干与完全固化时间分别是多久？是否配套玻纤布与施工指导？出现异常能否协助分析？能对以上问题给出与工况匹配答复的供应商，通常具备扎实的工程服务能力。
结语
选树脂，本质是选稳定性、技术判断、供货保障与响应能力。对污水池、地坪、酸碱池及罐区围堰等重防腐工程，只有把树脂性能、基层条件、施工工艺与实际工况结合起来，才能有效控制质量、工期与综合成本。如果你正在评估乙烯基酯树脂供应商，欢迎联系越新宏，我们将根据具体工况提供选型方案、材料用量与施工做法的专业建议，帮你把返工风险挡在开工之前。
阅读全文 →02污水池防腐材料，乙烯基防腐
1. 污水池防腐材料技术选型指南：乙烯基玻璃钢防腐系统详解

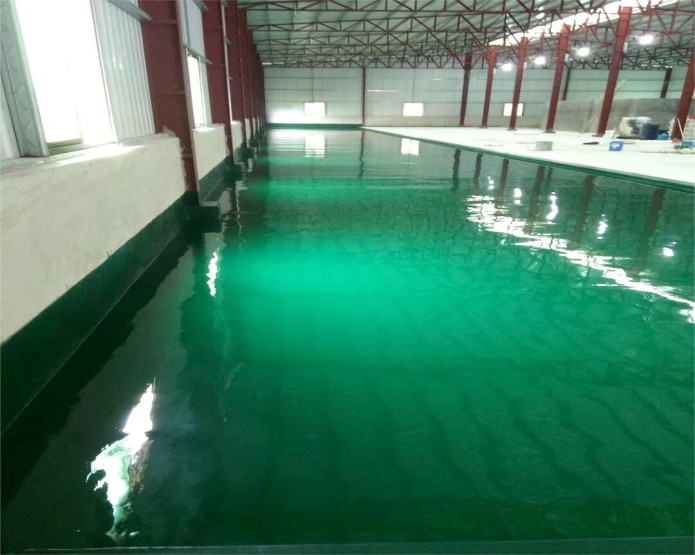

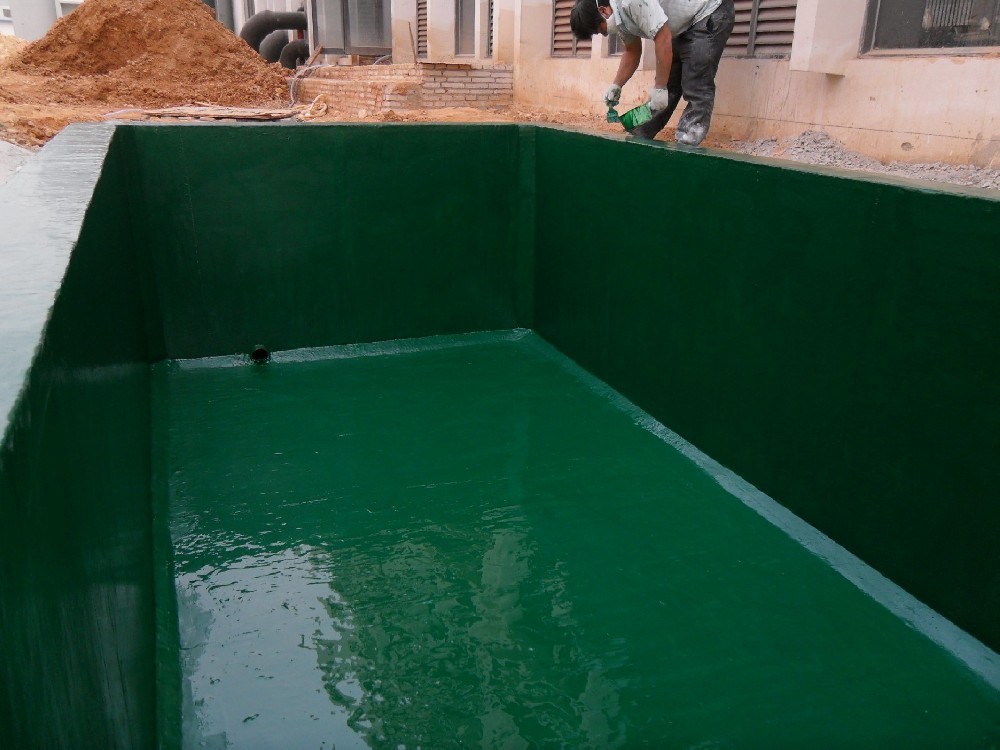

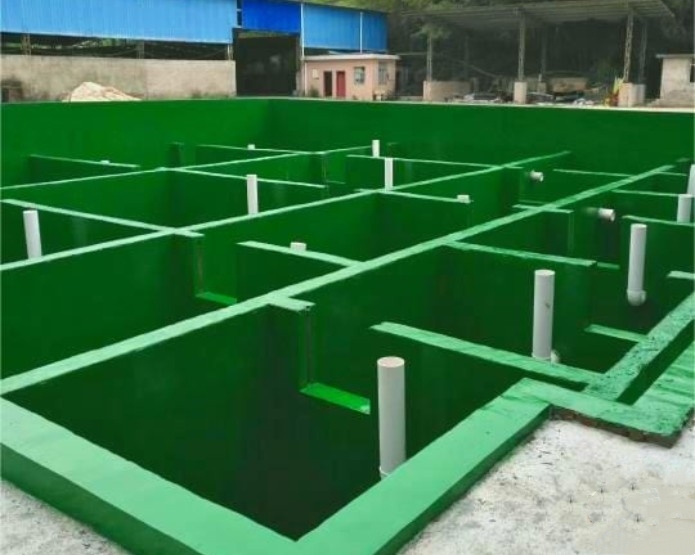

污水池长期接触酸碱废水，防腐层直接决定池体的使用寿命与运行安全。针对污水处理、电镀、化工、印染等行业的池体防腐需求，本文从腐蚀失效形态、防腐系统构成、技术规格选型、施工质量控制到服务体系五个层面，系统梳理污水池防腐材料选型与工程实施的技术要点，供防腐施工单位参考。
一、污水池腐蚀失效的常见形态
混凝土池体一旦缺乏有效防腐保护，腐蚀会以多种形态渐进发展：
- 表面起砂粉化：酸性介质侵蚀水泥水化产物，池壁表层逐渐疏松，强度持续下降；
- 涂层起泡脱层：防护涂层抗渗不足，介质渗入涂层与基层界面，形成气泡、空鼓直至大面积脱层；
- 钢筋锈蚀膨胀：介质沿裂缝渗至钢筋部位，锈蚀产物体积膨胀，进一步胀裂混凝土，形成恶性循环；
- 结构渗漏：腐蚀贯穿后池体渗漏，酸碱废水外泄，影响生产且面临环保处罚风险。
上述失效往往在投运后两三年内显现，而返修需停产清池、铲除旧层、重新施工，综合代价通常是初次防腐的数倍。因此，污水池防腐材料选型与施工质量，应当作为池体工程的关键环节前置把控。

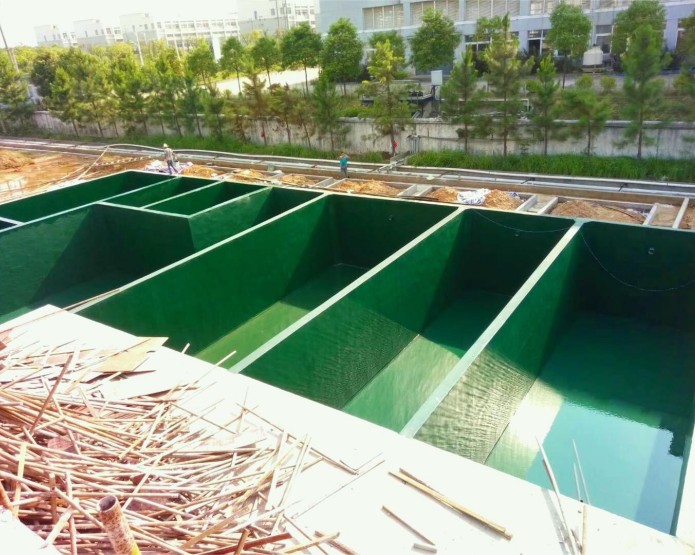

二、污水池防腐材料体系：乙烯基玻璃钢系统构成
工程实践表明，污水池重防腐的主流技术路线是乙烯基玻璃钢防腐系统，其由基体树脂与增强材料复合构成：
- 底层封闭：以乙烯基树脂高渗透底涂封闭混凝土孔隙，形成牢固的粘结界面，隔绝基层水汽与毛细吸水；
- 增强层：按"三布五油"结构起步，玻璃纤维布逐层铺贴、逐层浸渍乙烯基树脂，形成连续致密的骨架增强层，承担主要抗渗与抗裂功能；
- 面层富树脂：以富树脂面层收口，提高表面致密度与耐介质性，延长防护寿命。
该体系将耐蚀成膜与结构增强合为一体，把腐蚀介质与基础彻底隔离，即使局部受损，多层结构仍能维持整体防护，这是单一涂层体系难以达到的可靠性。污水池防腐材料按此系统配置，是保证长期服役的基础。
三、污水池防腐材料技术规格与选型依据
污水池防腐材料的选型须以工况数据为依据，主要核对以下规格参数：
1. 介质与浓度：明确池中介质种类（酸、碱、盐、溶剂）及浓度范围，不同浓度对应不同树脂牌号，要求供应商提供耐介质检测数据，第三方检测报告优先；
2. 使用温*：长期耐温需覆盖工况上限，乙烯基树脂体系长期使用温度可达120℃左右，高温池体需按此校核；
3. 设计厚度：按"三布五油"体系确定增强层层数与总厚度，富树脂层与玻璃钢衬里的厚度设计宁多勿少，严禁减层降厚；
4. 基层条件：混凝土强度宜不低于C25，深度20mm内含水率不超过6%，基层不达标须先处理合格再施工；
5. 执行标准：设计与施工按GB 50212-2014《建筑防腐蚀工程施工规范》及配套标准执行，验收有据可依。
上述参数应在技术方案中逐项明确，作为选材与验收的共同依据，避免口头约定引发的责任争议。
四、施工质量控制要点
材料体系确定后，施工质量决定最终效果，污水池防腐材料的工程价值最终要靠施工落地来实现。质量控制应贯穿全过程，重点管控四个环节：
1. 基层处理：打磨除浮浆、修补蜂窝麻面、检测含水率，基层不合格坚决不施工，该环节占防腐成败的六成；
2. 配比控制：固化剂用量随环境温度调整，称量误差控制在±2%以内；现场配料环节是质量波动的高发点，建议采用工厂预混的成品树脂以降低人为变量；

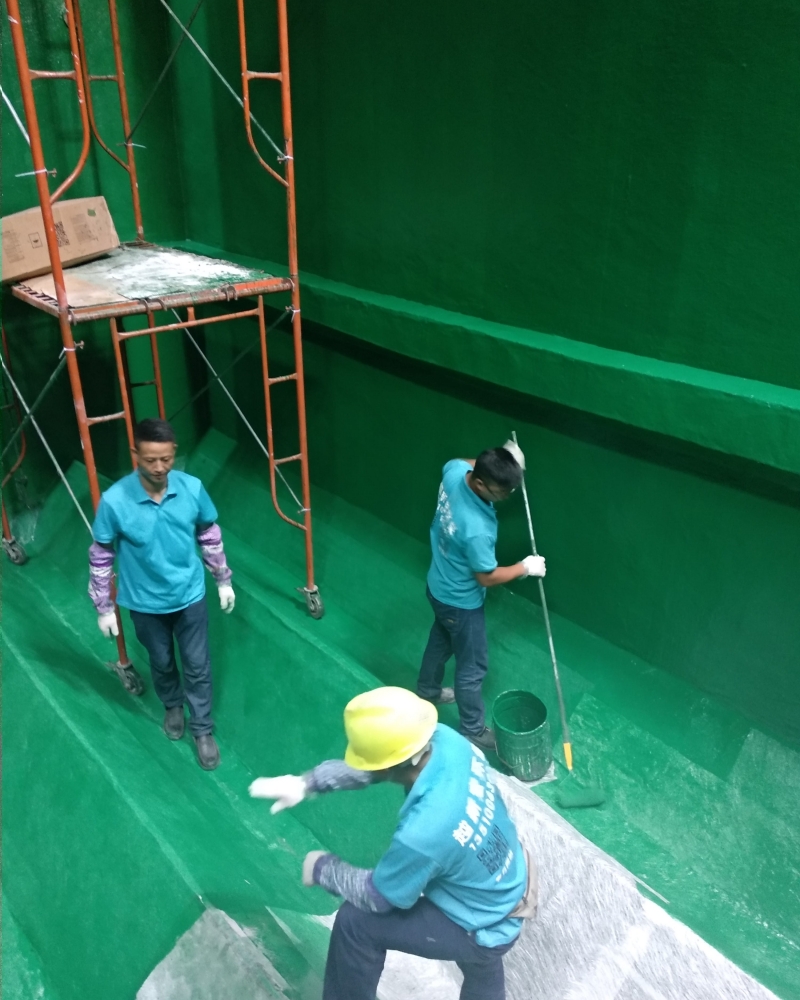

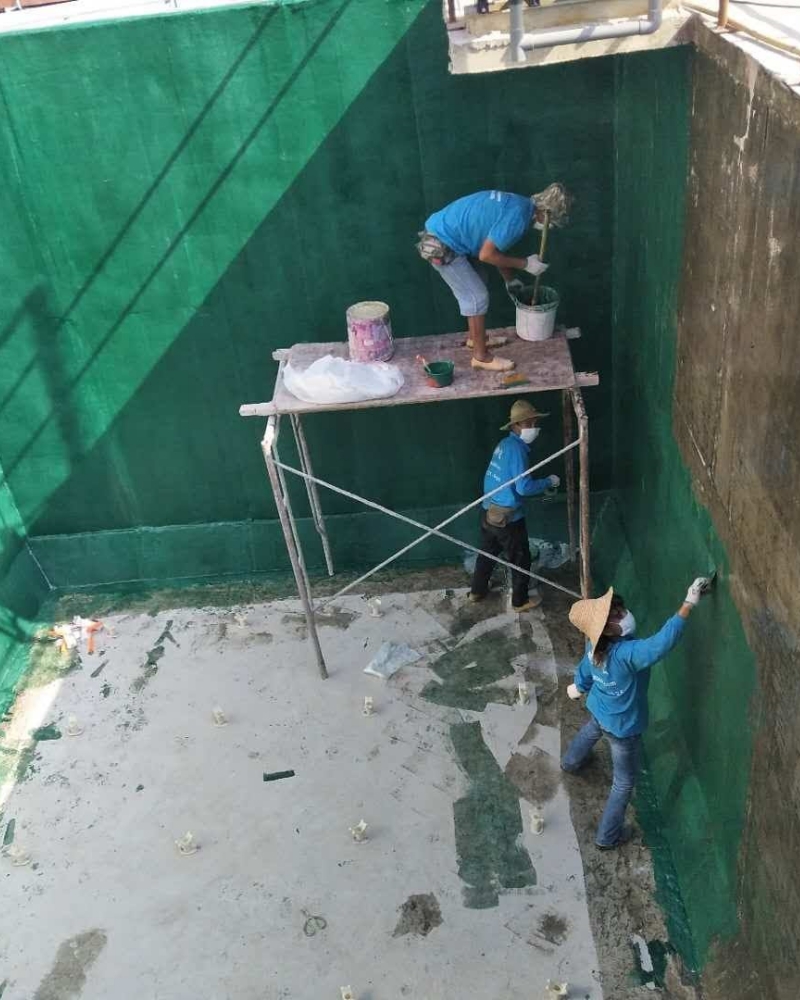

3. 铺贴工艺：玻纤布逐层浸透、逐层排泡，搭接宽度30-50mm、接缝错开，气泡直径超过3mm须刺破补胶，杜绝发白脱层隐患；
4. 养护与验收：常温养护7天以上再蓄水，必要时进行火花检漏与测厚检验，验收合格后方可投入使用。
五、配套技术服务
污水池防腐工程的专业性，决定了选材、施工与技术指导密不可分。作为乙烯基重防腐材料供应商，我们可提供从方案评估到现场指导的完整配套：
- 技术评估：依据介质数据与池体条件，出具选材方案与耐介质检测报告；
- 产品供应：提供成品预调型乙烯基防腐树脂，工厂按配方预混，现场开桶仅需添加固化剂，配比稳定、批次一致，显著降低现场配料误差与返工风险，适合各类施工单位稳定上手；
- 施工指导：由具备多年防腐施工经验的工程人员提供工艺交底与现场指导；
- 质量回访：工程交付后定期回访，及时响应使用中出现的各类问题。
结语
污水池防腐材料选型与工程实施，涉及材料体系、规格参数与施工工艺的系统匹配。以乙烯基玻璃钢防腐系统为主体、按规范执行设计施工、配套专业技术服务，是保障池体长期安全运行的稳妥路径。如需进一步了解选材方案或索取技术资料，欢迎通过本站联系方式与我们沟通，将根据具体工况提供针对性的技术建议。
阅读全文 →03防腐材料用量
防腐项目材料用量怎么算：树脂、固化剂、玻纤布用量参考
准确的材料用量核算对于控制项目成本和避免现场缺料都很重要。以常见的乙烯基树脂防腐为例，不同施工结构的材料消耗大致如下：纯树脂涂刷约0.3-0.5kg/㎡/道；一布三油约0.8-1.2kg/㎡；两布四油约1.5-2.0kg/㎡；三布五油约2.2-3.0kg/㎡。固化剂通常按树脂重量的1%-2.5%添加。玻纤布用量：0.2mm中碱布每层约120g/㎡，0.4mm无碱毡每层约300g/㎡。以上为行业经验值，实际用量还需考虑基层平整度、施工损耗（建议预留10%-15%）等因素。
阅读全文 →
微信扫一扫
抖音扫一扫
